Рулевая рейка

[vlad230]

Седня выдернули вкладыш из сухаря, снял размеры, этот чертеж подходит. Буду вытачивать

Спасибо! Как поставите отпишитесь! Тоже собираюсь делать!

[hitretz]

докучи выточу еще втулку на рулевую! на правую сторону, тоже поменяю

Изменено 7 мая, 2015 пользователем hitretz

[tsv37]

Здорово братцы! Сегодня испытал не самый приятный момент. После активного драйва я притормозил и стал поворачивать во двор. Руль внезапно стал жестким и с трудом поворачивался( как будто ГУР не работает). Объехал дом,попал в ямки и о чудо! Все стало работать как обычно. Руль можно крутить пальцем. Что за нах!? Рейка или ГУР? :wall2:

[Иванович]

докучи выточу еще втулку на рулевую! на правую сторону, тоже поменяю

На первом чертаже #749 нет второго вида. Какова высота втулки? Отписывайте пожалуйста как встанет, требовалась ли доработка в процессе монтажа, либо эксплуатации

[DAHDI]

И снова вопрос, подойдет ли рейка от Каптивы? На моей Антаре  стоит рейка сервотроником по каталогу номер GM 96626521, 94567347.  Цена вопроса на Emex в районе 70 000 руб. К моему большому сожалению на моей антаре из рейки появилась течь, а при повороте руля чувствуется стук... Не удивительно за 7 лет эксплуатации.



При ближайшем рассмотрении оказалось что на моей машине провод от рейки уходит под капот и заканчивается заглушкой в районе расширительного бачка системы охлаждения. Получается как то не правильно, имеея систему с сервотроником ее не использовать из-за отсутствия соответствующей электроники в машине.



Отсюда вопрос, подойдет ли рейка от каптивы по каталогу номер GM 96626520 цена вопроса 12 000 руб.



В поисках ответа на этот вопрос мне удалось выяснить следующее:

1. Рейки одинаковые по размерам, а следовательно по креплениям тоже. В обоснование этого довода привожу фото реек и лист каталога General Ricambi:



Фото реек:





2. Изучая каталожные номера, выяснил что ВАЛ,СОЕДИНИТ РУЛЕВОГО МЕХАНИЗМА (поз. 8 на рисунке Каптива) на каптиве имеет тот же номер GM что и на моей антаре (№5 на на рисунке Антара).

Каптива:



Моя Антара:



3. Остается последний вопрос это трубки от насоса и расширительного бачка, как видно из рисунков пункта 1 у Антары вход трубок с одной стороны, а у Каптивы они повернуты на 90 градусов против часовой стрелки. Соответственно просто поменять рейки местами не получится. Но тут у меня появилась идея взять трубки от Каптивы. кат. номера 96626536 - ШЛАНГ,ВПСК УСИЛИТЕЛЯ РУЛЕВ УПР, 96626748 - ТРУБА,ВЫП УСИЛИТЕЛЯ РУЛЕВ УПР. (№№ 5, 7):



Прошу вас высказать свое мнение насколько это правильно, такая замена и возможна ли она для моей машины.  Думаю этот вопрос интересен не только мне, а всем, так как цена вопроса 70 000 руб. против 15 000 руб. Или только мне в машину не доложили сервотроник?





[ВикторАлександрович]





Отсюда вопрос, подойдет ли рейка от каптивы

писали же - нет, не подойдет

[S@chok]

Может тут посмотреть рейку - http://korsp.ru/catalog/gmsteering?&page=2

[hitretz]



докучи выточу еще втулку на рулевую! на правую сторону, тоже поменяю

На первом чертаже #749 нет второго вида. Какова высота втулки? Отписывайте пожалуйста как встанет, требовалась ли доработка в процессе монтажа, либо эксплуатации

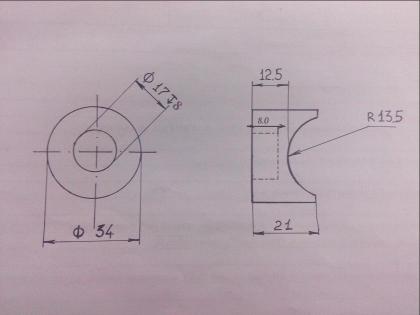

сделаю отчет, высота 21, ширина 33,95(сделаем 33.97) и где 8,5 сделаем 8мм чтоб стенка куда упирается пружина была по толще..

[DAHDI]







Отсюда вопрос, подойдет ли рейка от каптивы

писали же - нет, не подойдет



Почему? На Антары, произведенные в Корее ставились рейки с постоянным усилием. Вы прочтите полностью мой оччет, там написано сервотроник не подключен (провод в воздухе висит). В чем еще может быть проблема? Машины очень похожи по размеру, весу, комплектующим подвески, даже насос гидроусилителя там от Каптивы.

[ВикторАлександрович]



Почему?



в этой же теме, ни в коем случае не отговариваю, ставьте пробуйте, потом расскажите подошла или нет и работает ли

[hitretz]

разобрали сухарь в рулевой, накидали смазали  поставили обратно, результат - не стучит пока))

[Jeck84]

разобрали сухарь в рулевой, накидали смазали  поставили обратно, результат - не стучит пока))

масло всё сливать с рейки и бачка надо?

[vlad230]

разобрали сухарь в рулевой, накидали смазали  поставили обратно, результат - не стучит пока))

Почему сухарь не поменяли? Не выточили еще?

[hitretz]



разобрали сухарь в рулевой, накидали смазали  поставили обратно, результат - не стучит пока))

масло всё сливать с рейки и бачка надо?



Сливать жидкость с рейки не надо...

снял размеры, выточили, но еще не успел записаться, чтобы поставить(вкладыш поджимной и втулку)..

Изменено 12 мая, 2015 пользователем hitretz

[DAHDI]

И снова вопрос, подойдет ли рейка от Каптивы? На моей Антаре  стоит рейка сервотроником по каталогу номер GM 96626521, 94567347.  Цена вопроса на Emex в районе 70 000 руб. К моему большому сожалению на моей антаре из рейки появилась течь, а при повороте руля чувствуется стук... Не удивительно за 7 лет эксплуатации.



При ближайшем рассмотрении оказалось что на моей машине провод от рейки уходит под капот и заканчивается заглушкой в районе расширительного бачка системы охлаждения. Получается как то не правильно, имеея систему с сервотроником ее не использовать из-за отсутствия соответствующей электроники в машине.



Отсюда вопрос, подойдет ли рейка от каптивы по каталогу номер GM 96626520 цена вопроса 12 000 руб.



В поисках ответа на этот вопрос мне удалось выяснить следующее:

1. Рейки одинаковые по размерам, а следовательно по креплениям тоже. В обоснование этого довода привожу фото реек и лист каталога General Ricambi:

http://www.antara-club.ru/public/style_images/master/attachicon.gifcat_136.png



Фото реек:

http://www.antara-club.ru/public/style_images/master/attachicon.gifR0402_enl.jpg



http://www.antara-club.ru/public/style_images/master/attachicon.gifR0437_enl.jpg



2. Изучая каталожные номера, выяснил что ВАЛ,СОЕДИНИТ РУЛЕВОГО МЕХАНИЗМА (поз. 8 на рисунке Каптива) на каптиве имеет тот же номер GM что и на моей антаре (№5 на на рисунке Антара).

Каптива:

http://www.antara-club.ru/public/style_images/master/attachicon.gifImageHandler.jpg



Моя Антара:

http://www.antara-club.ru/public/style_images/master/attachicon.gif 2015-05-09 09.49.25.png



3. Остается последний вопрос это трубки от насоса и расширительного бачка, как видно из рисунков пункта 1 у Антары вход трубок с одной стороны, а у Каптивы они повернуты на 90 градусов против часовой стрелки. Соответственно просто поменять рейки местами не получится. Но тут у меня появилась идея взять трубки от Каптивы. кат. номера 96626536 - ШЛАНГ,ВПСК УСИЛИТЕЛЯ РУЛЕВ УПР, 96626748 - ТРУБА,ВЫП УСИЛИТЕЛЯ РУЛЕВ УПР. (№№ 5, 7):

http://www.antara-club.ru/public/style_images/master/attachicon.gifImageHandler_2.jpg



Прошу вас высказать свое мнение насколько это правильно, такая замена и возможна ли она для моей машины.  Думаю этот вопрос интересен не только мне, а всем, так как цена вопроса 70 000 руб. против 15 000 руб. Или только мне в машину не доложили сервотроник?



Отвечу сам себе на этот вопрос:

Рейка от Каптивы подойдет, но с сервотроником придется попрощаться. Блок управления клапаном, находящемся в рейке, находится под панелью со стороны водителя. К блоку подключается питание 12В и сигнал от ABS (скорость автомобиля), с блока уходит два провода на клапан (от 0,25 до 1А в зависимости от скорости с линейной характеристикой) и сигнал на лампу неисправности рулевого управления. Все схемы есть в программе TIS 2000.

Лично я к такой модификации не готов, поэтому заказал оригинальную восстановленную рейку. Надеюсь мне повезет с ее работоспособностью...





P.S. Неподключенный разъем оказался сервисным. На нем питание 12 В (от блока ABS) и CAN шина.

Изменено 13 мая, 2015 пользователем DAHDI

[zloi_kot]

то есть в двух словах у антары угол поворота зависит от скорости а у капы нет. впрочем это вполне очевидно еще на фото.

[DAHDI]

то есть в двух словах у антары угол поворота зависит от скорости а у капы нет. впрочем это вполне очевидно еще на фото.

Только не угол поворота, а усилие, прилагаемое, для поворота руля зависит от скорости. Чем скорость больше, тем требуется большее усилие для поворота руля. А сделано это для безопасности, чтобы водитель случайно не повернул руль на большой градус, двигаясь на скорости. Так же, по словам разработчиков, этим обеспечивается экономия топлива 0,2л на 100 км. Могу выложить описание системы рулевого управления (на английском). Проверить как это работает очень просто. отключите разъем соленоедного клапана, выходящий с рейки, а после этого попробуйте покрутить руль(будет крутится очень тяжело). Разъем находится за левым переднем колесом, чуть выше рулевой тяги.

Причем регулирование усилия не имеет обратной связи, в связи с этим, при замене рейки, его очень просто отключить, либо шунтированием цепи управления, либо удалением блока управления.

Изменено 13 мая, 2015 пользователем DAHDI

[DAHDI]

Еще одно замечание про модуль! В нем осуществляется контроль цепи соленоедного клапана на обрыв/к.з. То есть при отключении или неисправности клапана на приборной панели загорается лампочка в виде руля с восклицательным знаком. Изменено 13 мая, 2015 пользователем DAHDI

[vlad230]







снял размеры, выточили, но еще не успел записаться, чтобы поставить(вкладыш поджимной и втулку)..



Ждем результатов как поставите! Пока ищу токаря

[Jeck84]

У Антары же с сервоусилителем тоже рейка! значит одинаковые с каптивой

[AlexV]

При пробеге 13500км, начал замечать небольшой стук при медленной езде по неровной дороге. Заехал в местный автосервис где ребята сказали что стучит рейка, но т.к. машина на гарантии, то ехать к ОД. Думал доездить до ТО1 и при прохождении указать на стук. Накатал 14200 поехал на ТО т.к надо было улетать в командировку, а ездить будет жена. При диагностике ходовой мастер приговорил рулевую рейку к замене. Заказали, будем ждать.

[Keelback]

Всем добрый день! Вчера мне снова поменяли рейку по гарантии. Правда забраковали до этого рулевую тягу, потом объяснили, что по правилам, замены рулевой тяги у них нет, меняют всю рейку в сборе!? Ну что ж, новое не значит хорошее, будем посмотреть! Данная рейка пришла из германии, прошлая из кореи...посмотрим чья лучше :unknw:

[DNS35]

Т.е. на рестайлах проблема с рейкой не решена, так же как на дорестайлах "летят"?

[AlexV]

Видимо ничего не изменилось.

[Sargon]

Всем добрый день! Вчера мне снова поменяли рейку по гарантии. Правда забраковали до этого рулевую тягу, потом объяснили, что по правилам, замены рулевой тяги у них нет, меняют всю рейку в сборе!? Ну что ж, новое не значит хорошее, будем посмотреть! Данная рейка пришла из германии, прошлая из кореи...посмотрим чья лучше :unknw:

На каком пробеге эти неприятности у вас происходили?
