Jet Li Posted November 7, 2012 Report Share Posted November 7, 2012 Заводские электросхемы бортового электрооборудования. Электросхемы стеклоподъемников дверей.Авто режим водительской двери.pdfАвто режим всех окон.pdfМасса.pdfПитание стеклоподъемников.pdf Теперь я надеюсь, что у клубней раз и навсегда отпадет вопрос "почему нет доводчика окон как на других Опелях ". Электросхемы зеркал заднего вида.Блок переключателей.pdfЗеркала заднего вида.pdfПитание переключателей.pdfПодсветка кнопок.pdfСалонное зеркало.pdf Электросхемы водительского сидения и обогрева передних сидений.Масса обогрева сидений.pdfМасса регулировки сидений.pdfОбогрев сидений.pdfПитание обогрева сидений.pdfПитание регулировок сидений.pdfПодсветка кнопок.pdfРегулировка сидений.pdf 1 Link to comment
Jet Li Posted November 7, 2012 Author Report Share Posted November 7, 2012 Заводские электросхемы бортового электрооборудования. Задние фонари.pdfОмыватели стекла.pdfОсвещение салона.pdfЭл.схема обогрева заднего окна.pdfЭл.схема обогрева заднего окна XG401.pdf Link to comment
Jet Li Posted November 7, 2012 Author Report Share Posted November 7, 2012 Заводские электросхемы бортового электрооборудования. Электросхемы музыкальной системы DVD-100-NAVI.Блок схема информационного дисплея.pdfБлок схема радио_1.pdfБлок схема радио_2.pdfБлок схема телефонного портала.pdfДинамики задние.pdfДинамики передние.pdfИнформационный дисплей.pdfРадио.pdfТелефонный портал.pdf 3 Link to comment
S@chok Posted April 14, 2016 Report Share Posted April 14, 2016 Это не она - http://www.clubcaptiva.ru/RU/Documents_2011/Captiva/SM-C140/92469292.ru.htmlИли вот - http://www.clubcaptiva.ru/RU/Documents_2011/Captiva/SM-C140/92469297.ru.html Link to comment
w_major Posted July 13, 2020 Report Share Posted July 13, 2020 (edited) Не работает корректор фар - нет +12В на 3 контакте разъема фары (коричневый провод). У кого есть схема от рестайла - дорестайл не катит, проверил. В предохранителях ничего похожего нет, ДРЛ целый, фары все светят, при отключении разъемов с них и включении зажигания ошибка по фарам (индикация на приборной панели) не появляется.х Edited July 13, 2020 by w_major Link to comment
w_major Posted July 16, 2020 Report Share Posted July 16, 2020 Спасение утопающих - дело рук самих утопающих.Схемы, описания предохранителей, картинки узлов и агрегатов с описаниями на Антары - рестайл. Спасибо "Юран 1954" из Автомобильного портала ОКТЯ Link to comment
Trog67 Posted August 4, 2020 Report Share Posted August 4, 2020 доброго времени сток, есть кого схема стартера Link to comment
Рустам 78 Posted March 30, 2021 Report Share Posted March 30, 2021 всем привет, нужна схема подключения габаритных огней, с правой стороны не работают. Выше предложенные схемы с дорестайла возможно есть разница. Link to comment
AlexPit Posted March 30, 2021 Report Share Posted March 30, 2021 вам проще к каптивоводам, схемы практически идентичны с 140 Link to comment
ибн_похабыч Posted March 31, 2021 Report Share Posted March 31, 2021 (edited) всем привет, нужна схема подключения габаритных огней, с правой стороны не работают. Выше предложенные схемы с дорестайла возможно есть разница.на рестайле габариты имеют отдельные предохранители на левую и правую сторону. В вашем случае все просто. Проверьте PRK LP RH - 10 A Edited March 31, 2021 by ибн_похабыч Link to comment

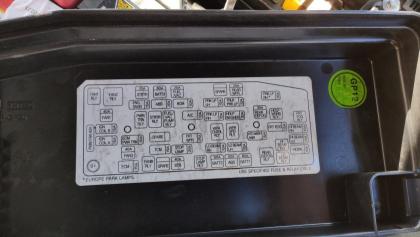

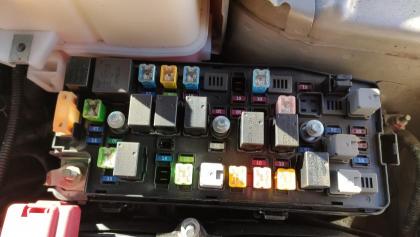

Рустам 78 Posted April 2, 2021 Report Share Posted April 2, 2021 всем привет, нужна схема подключения габаритных огней, с правой стороны не работают. Выше предложенные схемы с дорестайла возможно есть разница.на рестайле габариты имеют отдельные предохранители на левую и правую сторону. В вашем случае все просто. Проверьте PRK LP RH - 10 A Приветствую. это я нашел на одном из предохранителей нат напряжения 12 В. Откуда приходят провода на предохранитель? Слышно как шелкает релешка но какая я не смог выяснить, возможно внутри монтажного блока стоит. Вот по этому хотелось увидеть схему.))) Link to comment
ибн_похабыч Posted April 2, 2021 Report Share Posted April 2, 2021 http://tis-chevrolet.com/files/ewd-lhd-c-7c2_5_14.ru.php http://technoresource.ru/fuse-block-motor/ Схема 2, что она даст? Необслуживаемые реле (на печатной плате) № п.п. Паспортное наименование устройства Присвоенное наименование устройства Номинал Описание - Реле HORN PCB KR3 Реле звукового сигнала - F2UA Предохранитель HORN - Реле PARK LAMPS PCB KR53 Реле стояночного фонаря - Предохранители F19UA, F20UA, F22UA - Реле PARK LAMPS RH PCB KR53R Реле стояночного фонаря — правого - F25UA (Короткая Если реле щелкает - значит управление от салонного модуля есть. Нет 12 В на предохранителе - прозвоните одну его часть на массу - через лампу габаритов должна звониться.Естественно заведомо исправную лампу. Можно просто 12 В подать на предохранитель - загорелось - значит исправно в сторону лампы. Если на втором предохранителе есть 12 В при замыкании реле, тогда хуже, т.к. у них общая точка контакт реле (30+), значит проблемма не в реле и не в предохранителе а в связи между реле и предохранителем.Решений два - искать обрыв и устранять или запараллелить цепи предохранителей. Есть тонкость - если у вас есть функция оставления половинки габаритов на стоянке - когда включаешь поворот, глушишь и выходишь из машины остаются гореть габариты с той стороны куда включен поворот, тогда скорей всего второй вариант не прокатит. Link to comment
Рустам 78 Posted April 2, 2021 Report Share Posted April 2, 2021 http://tis-chevrolet.com/files/ewd-lhd-c-7c2_5_14.ru.php http://technoresource.ru/fuse-block-motor/ Схема 2, что она даст? Необслуживаемые реле (на печатной плате)№ п.п. Паспортное наименование устройства Присвоенное наименование устройства Номинал Описание - Реле HORN PCB KR3 Реле звукового сигнала - F2UA Предохранитель HORN - Реле PARK LAMPS PCB KR53 Реле стояночного фонаря - Предохранители F19UA, F20UA, F22UA - Реле PARK LAMPS RH PCB KR53R Реле стояночного фонаря — правого - F25UA (Короткая Если реле щелкает - значит управление от салонного модуля есть. Нет 12 В на предохранителе - прозвоните одну его часть на массу - через лампу габаритов должна звониться.Естественно заведомо исправную лампу. Можно просто 12 В подать на предохранитель - загорелось - значит исправно в сторону лампы. Если на втором предохранителе есть 12 В при замыкании реле, тогда хуже, т.к. у них общая точка контакт реле (30+), значит проблемма не в реле и не в предохранителе а в связи между реле и предохранителем.Решений два - искать обрыв и устранять или запараллелить цепи предохранителей. Есть тонкость - если у вас есть функция оставления половинки габаритов на стоянке - когда включаешь поворот, глушишь и выходишь из машины остаются гореть габариты с той стороны куда включен поворот, тогда скорей всего второй вариант не прокатит. спасибо все четко и понятно, в выхи буду посмотреть :super2: Link to comment
Рустам 78 Posted April 25, 2021 Report Share Posted April 25, 2021 http://tis-chevrolet.com/files/ewd-lhd-c-7c2_5_14.ru.php http://technoresource.ru/fuse-block-motor/ Схема 2, что она даст? Необслуживаемые реле (на печатной плате)№ п.п. Паспортное наименование устройства Присвоенное наименование устройства Номинал Описание - Реле HORN PCB KR3 Реле звукового сигнала - F2UA Предохранитель HORN - Реле PARK LAMPS PCB KR53 Реле стояночного фонаря - Предохранители F19UA, F20UA, F22UA - Реле PARK LAMPS RH PCB KR53R Реле стояночного фонаря — правого - F25UA (Короткая Если реле щелкает - значит управление от салонного модуля есть. Нет 12 В на предохранителе - прозвоните одну его часть на массу - через лампу габаритов должна звониться.Естественно заведомо исправную лампу. Можно просто 12 В подать на предохранитель - загорелось - значит исправно в сторону лампы. Если на втором предохранителе есть 12 В при замыкании реле, тогда хуже, т.к. у них общая точка контакт реле (30+), значит проблемма не в реле и не в предохранителе а в связи между реле и предохранителем.Решений два - искать обрыв и устранять или запараллелить цепи предохранителей. Есть тонкость - если у вас есть функция оставления половинки габаритов на стоянке - когда включаешь поворот, глушишь и выходишь из машины остаются гореть габариты с той стороны куда включен поворот, тогда скорей всего второй вариант не прокатит. спасибо все четко и понятно, в выхи буду посмотреть :super2: приветствую разобрал все от заднего правого фонаря до мантазного блока, блок тоже разобрал схема не соответствует каптивовской, с релешек все выходит на плале после предов тоже есть получается дело в фиках. Капец пол тачки разворотил. Link to comment
Antara004 Posted May 7, 2021 Report Share Posted May 7, 2021 Доброе утро всем. Подскажите пожалуйста как сделать подсветку щитка приборов при положении переключателя 0 чтобы она горела в дневное время. Ни где не могу найти данную инфу. Link to comment

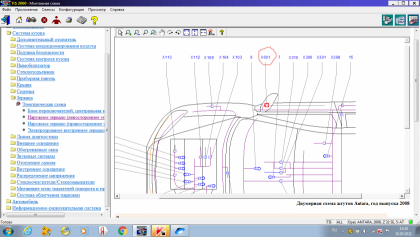

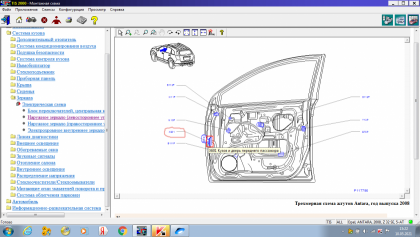

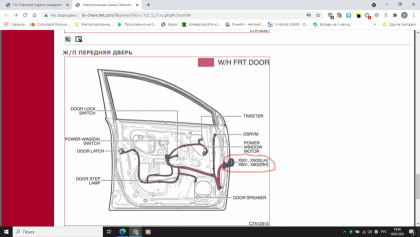

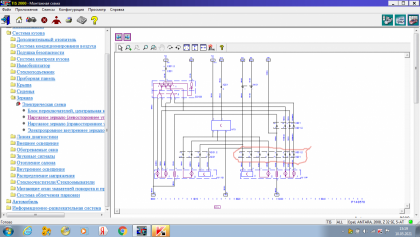

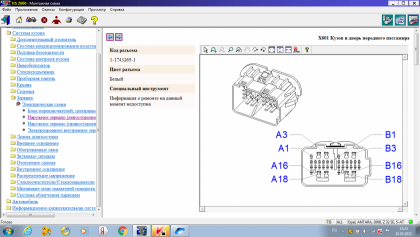

alex967 Posted May 10, 2021 Report Share Posted May 10, 2021 Где находится разъём Х601? Перестала работать регулировка в правом зеркале заднего вида по вертикали, снял зеркало проверил от блока питания оба моторчика работают. Решил прозвонить цепь, прозвонил конечный разъем у зеркала, так и есть на вертикальный моторчик напряжение не поступает, стал искать следующий разъём , по схеме это Х601 и находится он по схеме где-то в двери, снял дверную карту, динамик залез рукой внутрь двери прощупал косу от самого зеркала до гофры между дверью и кузовом, нет разъёма. Думал он где-то дальше в стойке, снял накладку внутри нижнюю, бардачок ни чего похожего, а ведь он не маленький по рисунку на 18 пинов. Ну ладно разобрал водительскую дверь проверил, напряжение с регулятора уходит. И вот теперь не могу понять не может же провод с разъёма регулятора левой двери идти напрямую к разъёму зеркала на правой двери, где этот разъём Х601? Посмотрел в Тисе Каптивы там этот разъём стрелочкой на месте гофры двери указан, сдернул гофру просто коса проводов. Где разъём, где искать разрыв? По схеме провода больше никуда не заходят. Link to comment
Vovan72 Posted June 25, 2021 Report Share Posted June 25, 2021 Рустам 78! Скажи нашел токи для габаритов с правой стороны? Фишки? Какие? Где? Link to comment
Oleg19798121 Posted June 26, 2021 Report Share Posted June 26, 2021 Добрый вечер . Уменя проблема с вентиляторами на опель антара 2014г с мотором А2.4ХЕ они постоянно работают на малых оборотах сегодня я был на диагностике есть ошибка замкнута цепь контура малых оборотов вентелятора диагностик не чего сделать не смог так как причину мы не нашли выше есть фото такой же панели предохранителей на ней есть два реле вентиляторов а у меня их нет пустые колодки. Одно не понятно как вентиляторы работают без реле я всю машину перевернуо в поисках реле включения вентиляторов их негде нет. На фото выше есть фан 1 и фан 2 у мня такой же блок только таких реле нет . Может кто сталкиваля с такой схемой как у меня без релюшек не могу понять принцип работы и куда копать с уважением Чаплыгин Олег Link to comment
Oleg19798121 Posted June 26, 2021 Report Share Posted June 26, 2021 Я гдето вычитал что комп считывает показания с трех систем температура за бортом, масла и температура мотора, но ведь не могут же вентиляторы работать без реле там же бешеная нагрузка или может я чегото не догоняю. Link to comment
AlexPit Posted June 26, 2021 Report Share Posted June 26, 2021 если память мне не изменяет, то реле задают доп. питание, к примеру работа кондея, силовой термостат у нас присутствует, но он вроде работает на больших оборотах, малые задают реле, может путаю с малыми/большими оборотами, так же через реле идет команды теста всех систем если подключить полноценное оборудование... Link to comment
Oleg19798121 Posted June 29, 2021 Report Share Posted June 29, 2021 Добрый день!После завтра иду к электрику спец по каптивам как что прясница я напишу поломку и как в дальнейшем бороться с такой проблемой. Как ме поверхностно обяснили проблема с шим сигналом И ВЕНТИЛЯТОРЫ В АВАРИЙНОМ РЕЖИМЕ работают У меня термостат обычный механический без датчика и реле я менял термостат у себя Link to comment
Сергей Рагило Posted December 12, 2021 Report Share Posted December 12, 2021 Доброе утро, может с освещением салона кто может помочь? Link to comment
AlexPit Posted December 12, 2021 Report Share Posted December 12, 2021 за него отвечает блок всм стоящий под блоком климата, как правило при попадании влаги на схему гниют дороги и глючит, он не защищен, так же не стоит пренебрегать предохранителями, бывает так, что сам пред цел а питание нет, как правило это связано с окислением самого преда, достаточно его почистить, на 1-1,5 года хватает... Link to comment
pretorianec13 Posted December 16, 2021 Report Share Posted December 16, 2021 Здравствуйте коллеги. Вот такая информация есть. Если у вас выскочили одновременно вот такие ошибки без симптомно (под вопросом вялое ускорение на низах где то до 2200 но это не точно) и чек без ключика, справа в углу на приборке. Так вот, за этот "набор" отвечает, один единственный предохранитель, при чем визуально оказался целый, но не прозванивался тестером ... ,Пока продолжаю наблюдение ... прошли сутки и около 200 км как то так всем МИР Link to comment
Капитон Posted April 19, 2022 Report Share Posted April 19, 2022 подскажите , что за штука под водительским сидением? Имеется заглушенный разъём под водительским сидением (белая фишка заглушена). Если выдернуть машина не заводится. При работе двигателя греется. Link to comment
