BCM глюкнул чуть-чуть )

[GNG]

3 часа назад, chlkvan сказал:

Может попробовать промыть в ультразвуковой ванночке, платы же в них моют.

Блок сейчас в ремонте. Если б я знал, что окажется под разъемом, то не стал бы его отдавать в ремонт до клонирования... Опять же, надо найти, где клонировать... Корпус блока из двух частей. Задняя часть надевается как крышка. И между частями щель по окружности. Уклон в сторону разъема. Если б фрицы эту щель хотя бы скотчем заклеили, то эти блоки ездили бы очень долго.

[chlkvan]

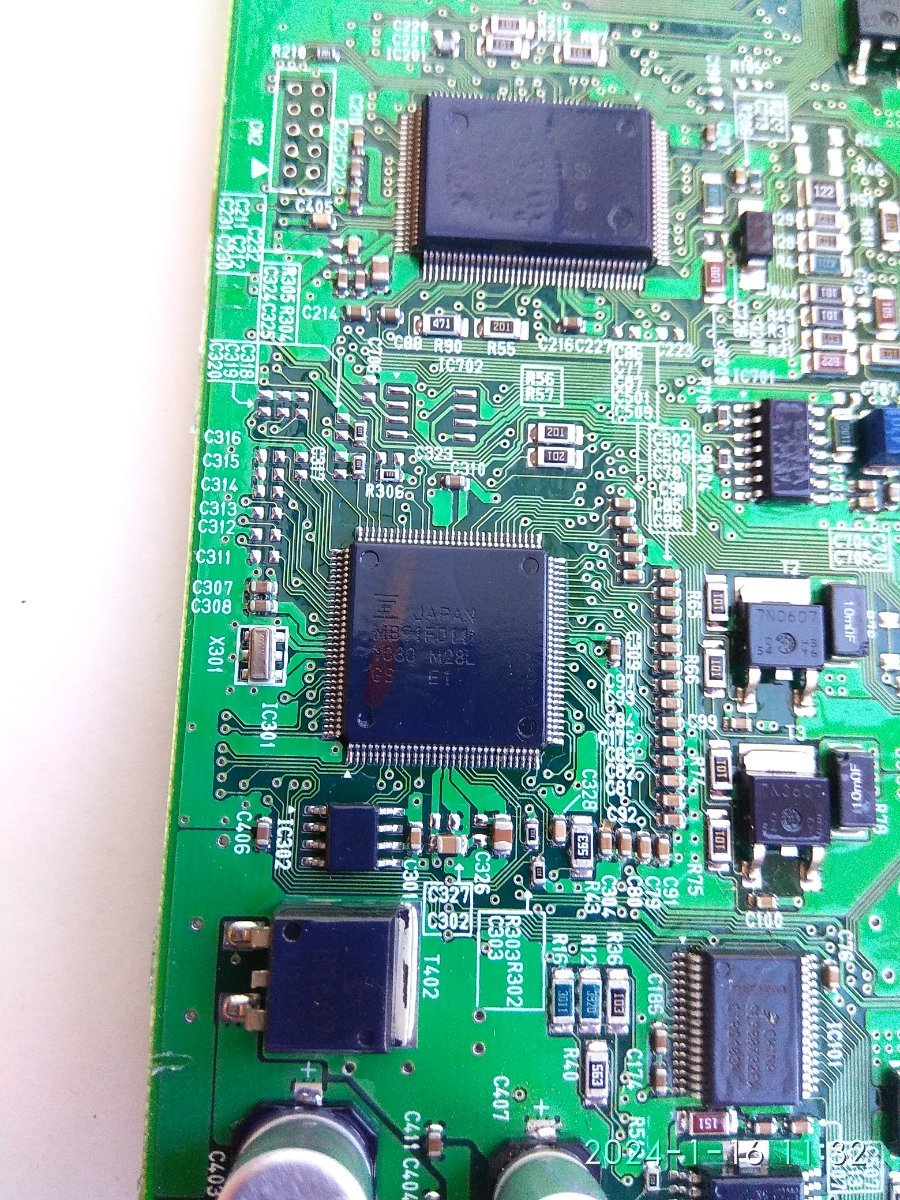

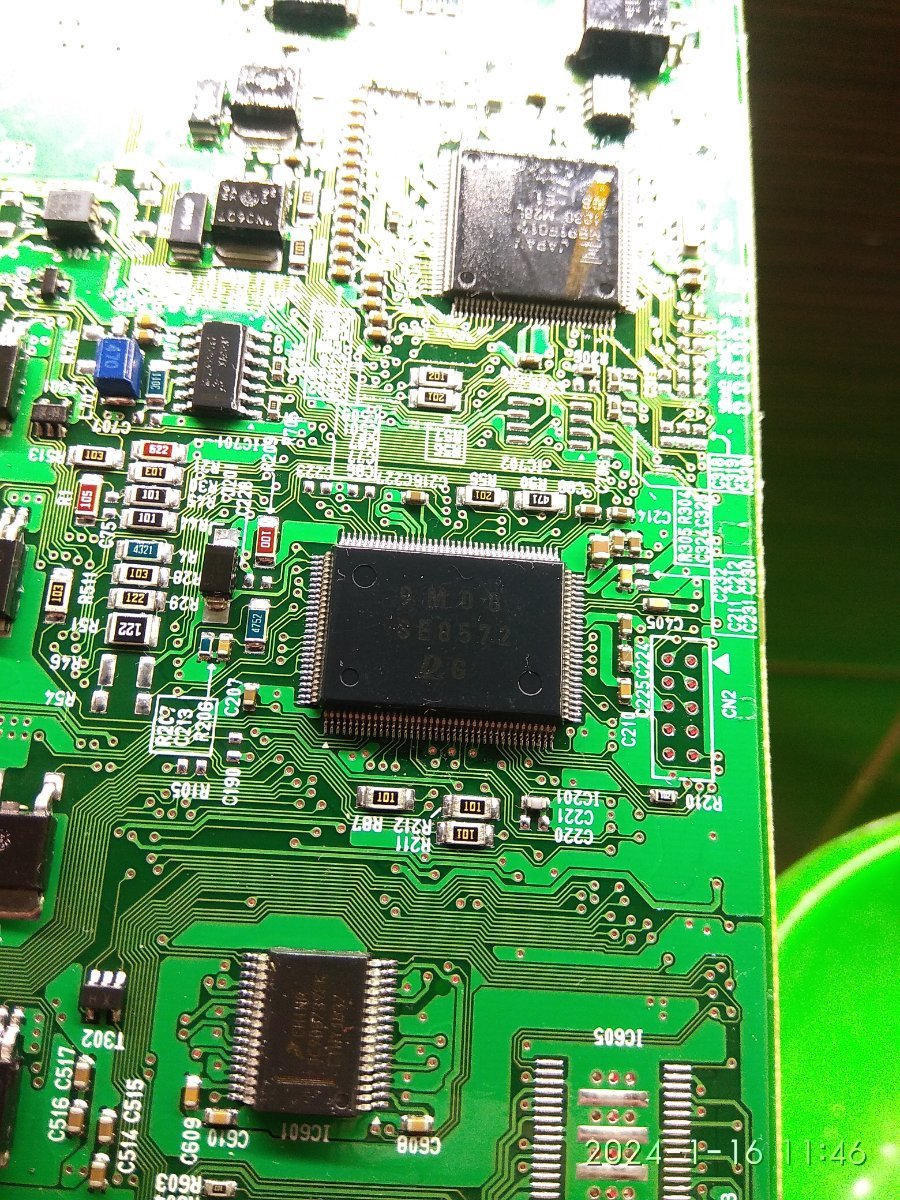

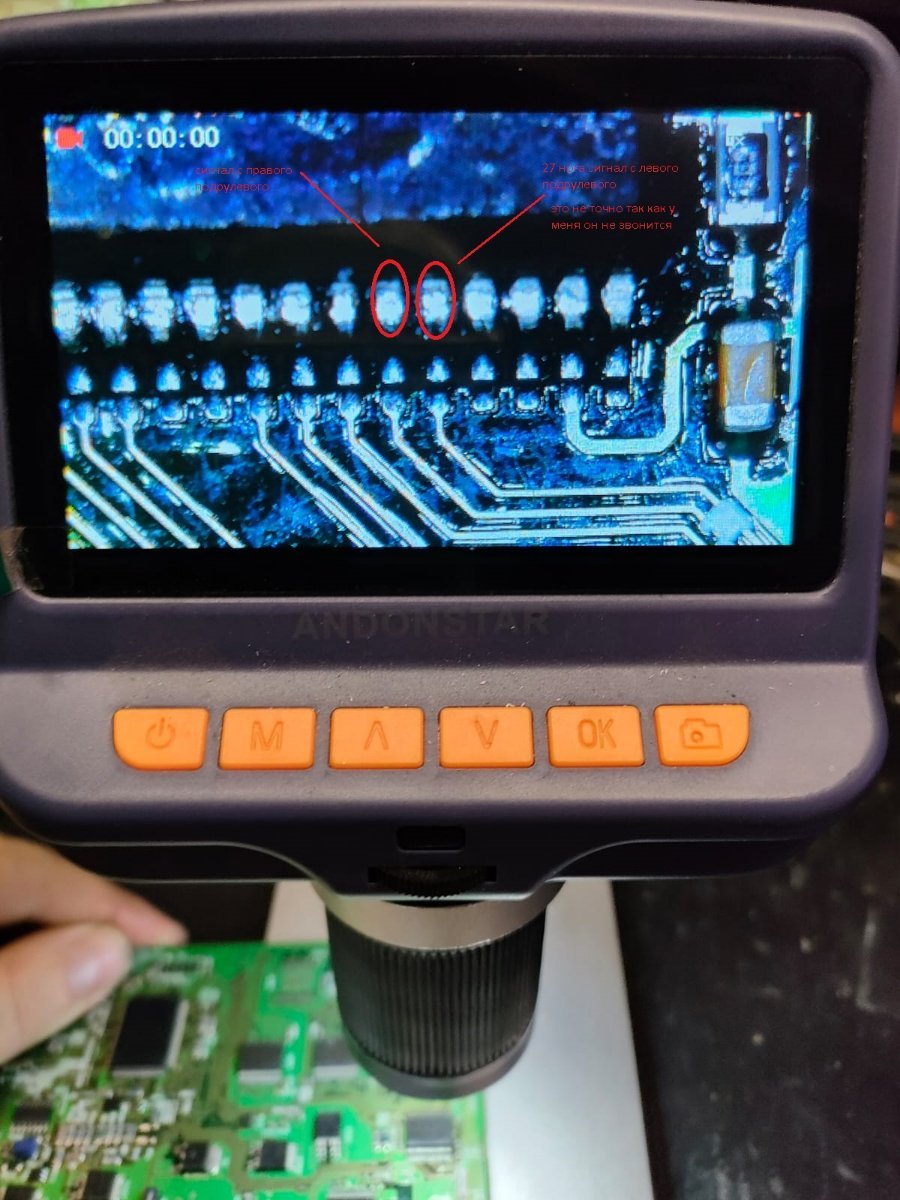

Приветствую господа, нужна помощь, если есть у кого дома блок BCM, снятый с машины не могли бы Вы  прозвонить  две точки между собой, необходимо прозвонить точку обозначенную красным круглешком на 1 фото и 28 ногой микросхемы IC103 обозначенной на 2 фото, на 3 фото указана нога. Заранее благодарен.

[GNG]

Как заберу из ремонта, проверю... Сейчас никак.

[chlkvan]

34 минуты назад, GNG сказал:

Как заберу из ремонта, проверю... Сейчас никак.

У Вас как я понял тоже проблема с поворотниками? я пол ночи провозился и пришел к выводу что отказывает не выход сигнала поворотников на блок реле а отсутствует сигнал с подрулевого переключателя а он входит в первый разъем, у меня правая сторона работает и я отследил куда идет земля с подрулевого, и прозвонка которую я просил возможно даст ответ на причину неисправности, могу посоветовать проверить исправность дорожки, вы ее не просто так не проверите она идет под разъемами, через нее идет земля от подрулевого, если у вас он не звонится значит сгнил и можно кинуть тоненький проводок

[chlkvan]

там на картинке где ножки я ошибся сигнал с левого 28 нога, с правого 27 нога

[GNG]

Загляните в пространство между платой и разъемом. Там скорее всего срач и окислы. Если отказали поворотники, то потом ещё что то через пару месяцев откажет... Блок будет постепенно умирать. Я видел плату со снятым разъемом. Это катастрофа. Если кините проводок (восстановите как-бы дорожку), то проблема с блоком в лучшем случае решится временно.

[chlkvan]

я заглядывал и окисления там не видно но немного окисления я нашел в месте где пластик от разъемов прикасается к плате, как две ножки по бокам разъемов  там видно влага и задерживалась, немного оттянул , почистил и просунул кусочки изоленты в местах прикосновения, даже если и восстановлю ненадолго зато будет время найти спеца чтоб клонировали блок с разборки а не ездить с гирляндой на приборке.

[GNG]

Вы уверены, что сигналы проходят так, как помечено на картинках? Есть какая-то схема?



Изменено 19 января пользователем GNG

[gremih]

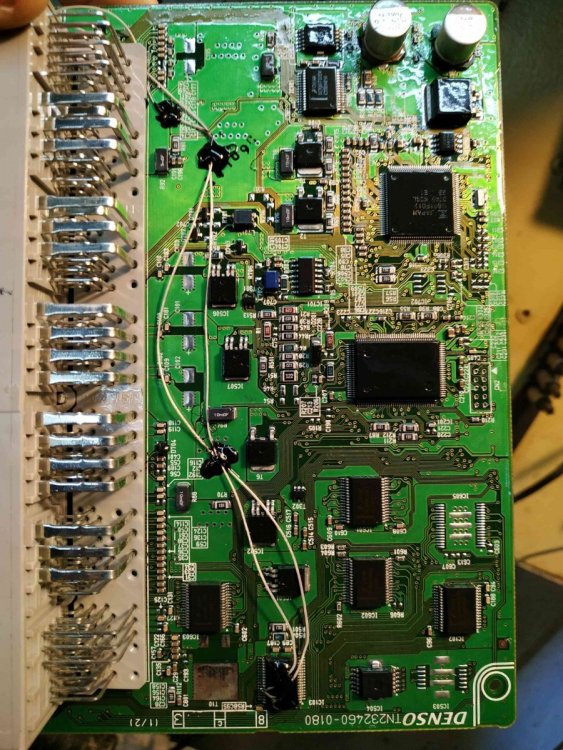

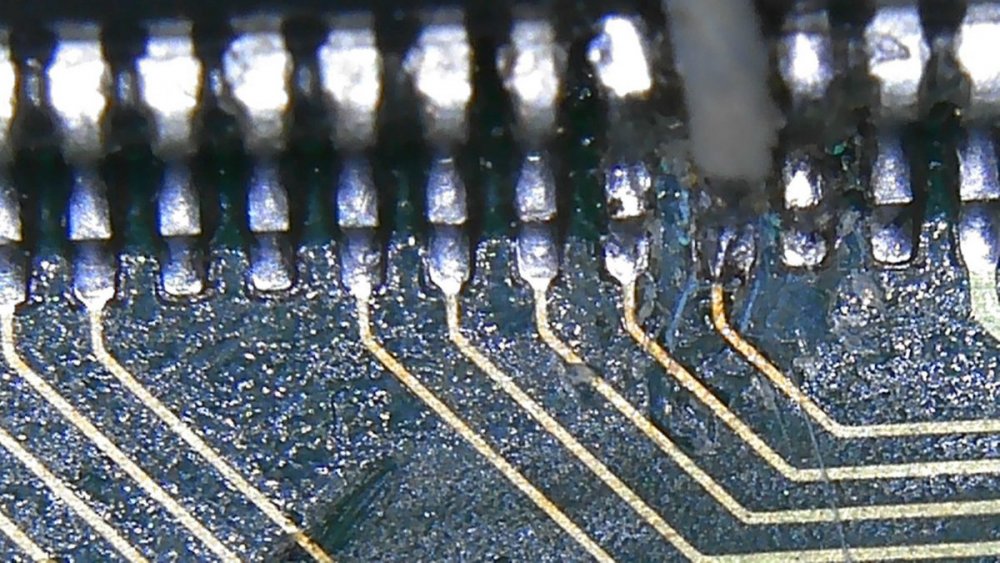

фотки которые нашел, провода заменяют дорожки отвечающие за работу левого поворотника

[gremih]

микросхема на нижнем фото куда идут провода как помню отвечает за работу поворотников и еще дофига чего, уже не помню

[chlkvan]

если бы у меня была схема я бы  не просил чтоб прозвонили, полагаю что она вообще отсутствует в открытом доступе, эти 2 дорожки идут по внешнему контуру платы, на этом и строилось предположение, на Ваших фото плохо видно но вроде так,  а Вы прозвонили?

[GNG]

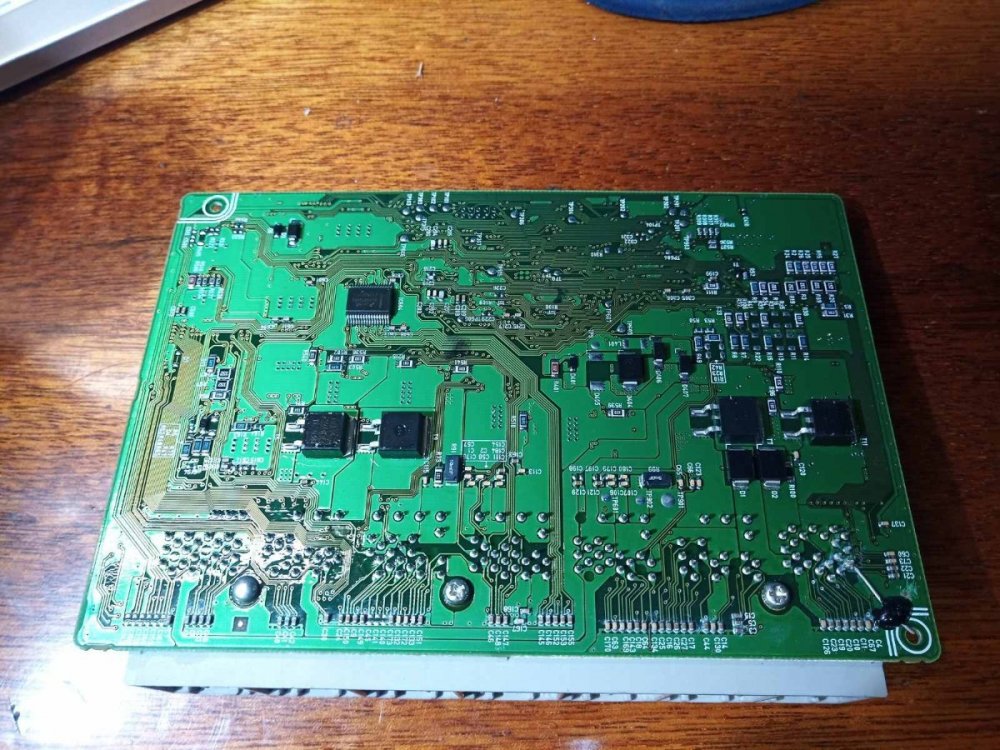

Фото блока. Может кому понадобится.

[GNG]

15 минут назад, chlkvan сказал:

если бы у меня была схема я бы  не просил чтоб прозвонили, полагаю что она вообще отсутствует в открытом доступе, эти 2 дорожки идут по внешнему контуру платы, на этом и строилось предположение, на Ваших фото плохо видно но вроде так,  а Вы прозвонили?

Ваше предположение должно быть верным. Завтра ближе к обеду займусь прозвонкой. Человек, когда-то создавший тему, откликнулся. Большое спасибо. Заставим работать мы эти поворотники.

Изменено 19 января пользователем GNG

[chlkvan]

спасибо, можете прозвонить не с точек обозначенных круглешком возле разъема а с контактов первого разъема № 15 и 16



[GNG]

2 минуты назад, chlkvan сказал:

спасибо, можете прозвонить не с точек обозначенных круглешком возле разъема а с контактов первого разъема № 15 и 16



Так и сделаю. Pin15 XC7 должен отвечать за сигнал левого(левых), pin16 правого (правых). В переводе схемы правда написано, что левого переднего и правого переднего (похоже ошибки в переводе). Скорее всего должно было быть переднего и заднего.

[chlkvan]

по поводу перевода я тоже так предположил, не могут  от подрулевого приходить раздельные сигналы

[GNG]

pin 15 XC7 (зеленый) звонится с 28-й ногой (сигнал на левые поворотники). pin16 у меня не звонится (у меня правый поворотник и не работает). У вас pin16 XC7 звонится с 27й?

Изменено 20 января пользователем GNG

[GNG]

11 часов назад, gremih сказал:

фотки которые нашел, провода заменяют дорожки отвечающие за работу левого поворотника

Непонятно куда пошел второй провод. Они вроде как на 27 и 28 ногу. Один дублирует дорожку левого поворотника. Второй должен правого, но непонятно куда он ушел под разъем. Может хотели дорожку для правого продублировать.

Изменено 20 января пользователем GNG

[chlkvan]

да pin 16 |у меня звонится с 27 ногой а pin 15 не звонится с 28 левый поворотник у меня не работает

[chlkvan]

если коррозия не убила микросхему то по идее должно заработать



[GNG]

1 час назад, chlkvan сказал:

если коррозия не убила микросхему то по идее должно заработать



 Sc900732ew примерно 200 руб на алиэкспресс. С ней еще 10 лет назад развлекались https://carline.ru/forum/index.php?showtopic=9881&st=0

Похоже перемычки будет достаточно. Как поставите перемычку - сообщите, что получилось с поворотниками.

Изменено 20 января пользователем GNG

[chlkvan]

хорошо, перемычку я кинул, менять буду в понедельник, тогда и результат узнаем



[chlkvan]

[GNG]

Вы от этих точек (переходов) перемычку сделали? У меня переход 16 не работает или где-то дорожка между ним и 27-й ногой. Похоже что здесь осталась проблема.



Изменено 20 января пользователем GNG

[chlkvan]

 проще  кинуть очень тоненький проводок от ножек и на контакты микросхемы.

Изменено 20 января пользователем chlkvan
