Canbus адаптер для магнитолы без дисплея


Recommended Posts

Здравствуйте форумчане! Вот решил подкинуть головоломку, сам уже голову сломал, но как говорится одна голова хорошо, а...

Вот вводные данные:

Canbus адаптер от магнитолы которую я купил и установил (назовем её Pumpkin) https://youtu.be/-uLcx-4gBo0

Canbus адаптер от магнитолы CAV8070AP

Проблема в следующем, автомагнитола Pumpkin со своим canbus адаптером работает нормально и включается и выключается от замка зажигания и работают кнопки управления на руле, но есть одно но, при деинсталяции штатного дисплея-БК она не запускается. А так как я установил её в место штатного дисплея то необходимость в нём отпадает.

При установки автомагнитолы CAV8070AP штатный дисплей убирается и она вполне нормально функционирует.

Задача состоит в том чтобы установить магнитолу Pumpkin и она работала. Для этого я изучаю canbus адаптеры от обоих автомагнитол и буду рад каким-либо комментарием и советам знающих.

Синий адаптер от автомагнитолы Pumpkin

Зелёный от магнитолы CAV8070AP








  • Upvote 1
Link to comment

Canbus адаптер магнитолы CAV8070AP подключается к разъёму который должен подключаться к дисплею и...

в canbus адаптере от магнитолы Pumpkin есть маркировка контактов:



GND - масс (подключён)

B+     - питание при включении                                          (подключён)

CAN-H - высокоскоростная шина                                     (подключён)

CAN-L - низкоскоростная шина                                         (подключён)

ILL      - регулировка яркости день/ночь                            (подключён)

ACC   - постоянный плюс  +12В                                         (подключён)

PARK - парктроник                                                              (подключён)

BACK - камера заднего вида                                              (не подключён)

RX     -  по моему приём информации от автомобиля      (подключён)

IR      -  ? не знаю                                                                (не подключён)

TX     -  по моему передача информации от магнитолы   (подключён)



В Canbus адаптере от автомагнитолы CAV8070AP есть тоже маркировка контактов:

первый разъём состоящий из 6 контактов на котором 2 подписаны он идет на серую фишку разъёма который подключается к дисплею.

В разъёме который подключается вместо дисплея они раздваиваются на фото видно.

CH - я предполагаю что это высокоскоростная шина    серый провод                  (подключён)

CL  - я предполагаю что это низкоскоростная шина      серый с чёрным провод  (подключён)

Фиолетовый не пойму от чего и куда

потом 2 чёрных это масса (верняк)

Жёлтый провод  моё предположение что это B+     питание при включении +12В



Следующий разъём 10 контактов из которых подключены 7 а подписаны 5

Жёлтый я предполагаю что это тоже B+  питание при включении +12В

Чёрный это масса (верняк)

ACC      - красный постоянный плюс +12В

ILL        - регулировка яркости день/ночь                               розовый провод

BACK   - камера заднего вида                                                оранжевый провод

TX     -  по моему передача информации от магнитолы       синий провод

RX     -  по моемe приём информации от автомобиля          коричневый провод



Теоретически я думаю можно разобраться в контактах и адаптировать canbus адаптер от магнитолы используя серый разъём от адаптера магнитолы CAV8070AP

Может кто знает и поможет испл=ользуя эту информацию запустить мою магнитолу PUMPKIN

Edited by ayvan
Link to comment

Что-то мне кажется не прокатит вариант с заменой Canbus адаптера от CAV8070AP или использование его разъема,

надо проверить работает ли отдельно магнитола Форум Pumpkin

вообще обычно B+ (желтый) - это постоянный плюс +12

а ACC (красный) - это зажигание



Если при подачи на них напрямую в магнитолу +12 и на черный - массу, то магнитола должна включится, значит проблема в Canbus адаптере,

если управление на руле работает нормально - то можно на входе магнитолы подать ACC не с canbus адаптера, а с ISO разъема машины.

тут

Edited by Ikarus
Link to comment

Буду теперь знать по поводу ACC и B+

Магнитола работает и canbus работает, она не работает если отсоединить дисплей штатный-БК который.

Link to comment

Магнитола работает и canbus работает, она не работает если отсоединить дисплей штатный-БК который.

Ну так попробуйте, как написано выше, либо не в машине подключить, либо в машине но без подключенного штатного монитора-БК.

Link to comment

Мне кажется вы меня не понимаете, магнитолу я подключал в машине, думаете я такой тупой))) Достаточно замкнуть вывод от автомагнитолы АСС и В+

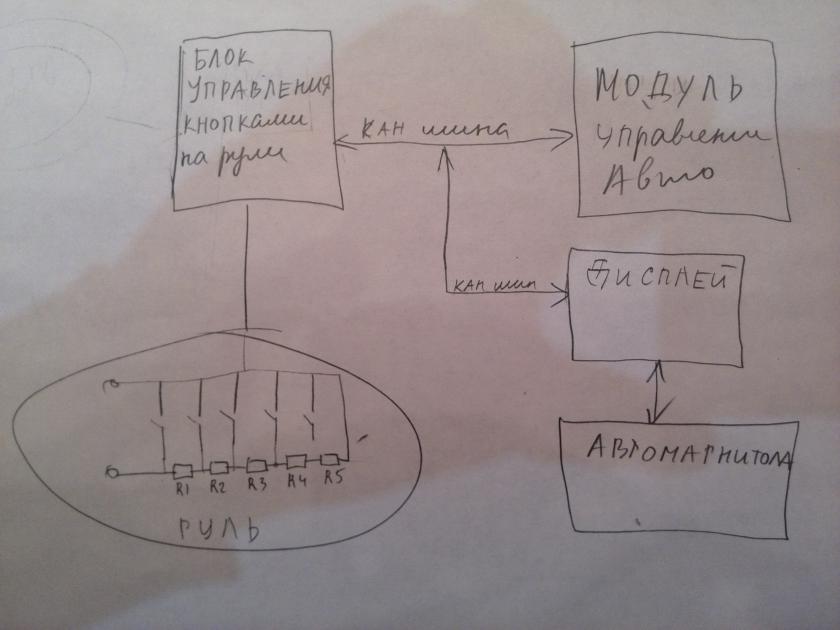

Но какой в этом толк, что магнитола только включается и выключается от своей кнопки и не работают кнопки на руле, не работает переключение яркости дисплея дневной и ночной режим, магнитола не выключается автоматически при выключении замка зажигания. В штатной  магнитоле нет подключения АСС так как по can шине идет информация  команд и магнитола её сама расшифровывает и выполняет команды. В Магнитолах универсальных есть АСС подключение, которое при отсутствии сan модуля подаёт от замка питание В+ на АСС контакт и магнитола включается. На автомагнитолах на OS Android и др. эту функцию выполняет can модуль чтобы дать задержку магнитоле правильно выключиться и соответственно загрузиться. Я читал на форумах astra-club ребята убирали блок управления кнопками на руле прозванивали сопротивления и подключали руль через разъём KEY1 и KEY2 есть такие выходы на автомагнитолах под управлением Android. Тогда можно пользоваться функцией программирования кнопками на руле. А в can модулях это уже запрограммировано и переустановить кнопки нельзя.

Я считаю что дисплей является звеном которое как перемычка, если его убрать то отключается передача информации по can шине. А в автомагнитоле CAV8070AP сan модуль запитан на прямую от разъёма дисплея. Поэтому мне очень нужна распиновка этого разъёма чтобы знать что куда идет. На фото если вы смотрели провода в разъёме дублируются вроде как перемычка.


Ещё раз повторяю что ничего чинить не надо всё работает canbus адаптер исправен, магнитола исправна всё работает!!! На видео я перенес дисплей в низ в отсек для магнитолы чтобы глаза не мазолил. Проблема в том что если отключить штатный дисплей  то магнитола не запускается, со штатным дисплеем всё работает и кнопки на руле и дневной ночной режим и выключается автоматически при выключении замка зажигания.


Нужна подробная распиновка этого разъёма, у Jet Li в электросхемах она не полная и некоторые позиции по нумерации не соответствуют.

Вот этот разъём



Link to comment

Я не говорил что вы тупой :)

Говорю про тоже самое, правда без переключения на KEY1 и KEY2 и каких-то ремонтов,

только вы меня не поняли:

can адаптер получает от БК команду по шине что зажигание включено, и выдает в магнитолу в ACC =+12V (замыкает с B+)

если убираете БК, то команды нет и Pumpkin не включается как у вас,

следовательно на выходе из canbus адаптера на ACC нет +12В (можно проверить тестером)



Вывод - подать на вход ACC Pumpkin не с кан адаптера (оставивь все остальные провода), а с разъема ISO машины (обычно A7 или A4 одной из колодок).

Link to comment
  • 2 weeks later...

Подключать и эксперементировать планирую через месяц обязательно напишу если получиться.Если не получиться тоже напишу)

Link to comment
  • 1 year later...
Ну как подключил?У меня тоже проблема поставил магнитолу на андроид после cav 8070ap только со своим can адаптером и ни чего не работает ни кнопки ни камера, только сама магнитола, БК у меня нету по этому я думаю как can от cav 8070ap подключить к магнитоле андроид, если кто может подсказать, подскажите) Edited by Damien173
Link to comment

Canbus адаптер не подойдет от Cav8070 к андроид. Подключать магнитолу на андроид надо следующим образом (про динамики не пишу, т.к. думаю что всё понятно, на штатной магнитоле задействовано 5 динамиков, центральный за дисплеем стоит, поэтому при подключении Андроид магнитолы его можно смело убирать) Canbus адаптер нужен для отображения информации о машине и магнитолы. Если подключать Андроид на прямую без адаптера то дисплей надо убирать, независимо желтый он или цветной. У любой магнитолы на Андроид есть универсальное подключение:

Желтый - АКБ постоянно

Чёрный минус

Красный я подключил к + прикуривателя в нижней консоли.

Такое подключение работает следующим образом, при заводе авто включается магнитола и соответственно работает. При выключении и вытаскивании ключа зажигания магнитола работает и будет продолжать работать то время которое указано в заводских настройках. Но только как вы откроете дверь при без ключа в зажигании, магнитола выключится и включится только при включении зажигания.

Подключение управления магнитолой с руля подробно описано здесь, только учтите что надо разбирать руль, в общем читайте внимательно всё написано https://www.antara-club.ru/index.php/topic/5882-magnitola-na-android-444/page-8

При подключении таким образом можно программировать кнопки как вам захочется : https://youtu.be/ROqZwHA7s4U

Edited by ayvan
Link to comment
А как без БК? Что у тебя там?Я подключил камеру через can от cav 8070 камера работает, может все-таки есть возможность по проводам подключить?
